地铁信号微机联锁系统模拟试验中电气信号设备的要点分析

地铁信号微机联锁系统是保障列车运行安全、提高运营效率的核心控制系统。在该系统正式投入现场使用前，必须通过模拟试验对其进行全面验证。模拟试验旨在室内构建一个接近真实的运行环境，对系统的硬件、软件及逻辑功能进行检验，从而避免直接在现场调试带来的安全风险与工期延误。在整套模拟试验中，电气信号设备作为系统与外部物理世界交互的关键环节，其配置、状态模拟与试验方法直接决定了测试的覆盖率和可信度。

一、电气信号设备在模拟试验中的地位

地铁信号微机联锁系统通常由联锁主机、通信接口、操作显示终端以及各类电气信号设备组成。电气信号设备主要包括信号机、转辙机、轨道电路、计轴设备、继电器接口电路及道岔表示电路等。在真实线路上，这些设备分布广泛且动作频繁。模拟试验正是要在实验室内复现这些设备的电气特性与逻辑反馈，使联锁系统能够采集到类似现场的输入信息，并驱动输出设备模拟动作。可以说，电气信号设备的模拟程度决定了模拟试验能否真实反映联锁系统的控制能力与安全完整性。

二、模拟试验中的主要电气信号设备及其模拟方式

1. 信号机模拟

信号机用于向列车指示行车许可。在模拟试验中，通常采用模拟信号机或信号机模拟盘。每个灯位通过接口电路与联锁系统连接。试验时，联锁系统驱动点灯电路，相应的指示灯点亮或通过软件界面显示色灯状态。试验人员可以通过模拟断丝、灭灯等故障，检査联锁系统能否正确检测信号机故障并给出报警。对于引导信号、调车信号等特殊显示，模拟试验应设置对应的操作与表示条件。

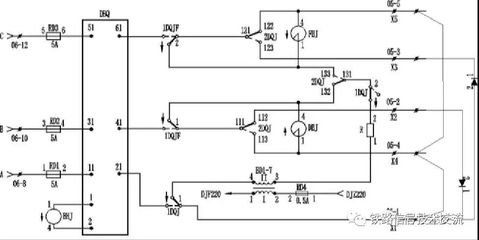

1. 转辙机与道岔表示模拟

转辙机负责改变道岔开通方向。在模拟试验中，由于真实转辙机体积庞大且动作时间长，常采用模拟转辙机或电子道岔模拟器。这些设备接收联锁系统输出的定反操指令，并反馈相应定表或反表信息。模拟试验应能够验证：

• 单动、双动、多机牵引道岔的控制逻辑；
• 道岔在转换过程中的锁闭与解锁条件；
• 道岔挤岔、四开、失去表示等故障下的系统反应。

1. 轨道电路与计轴模拟

轨道电路和计轴设备用于检测列车占用。模拟试验时可用轨道电路模拟盘或计轴模拟器生成区段占用与空闲状态。联锁系统据此建立进路、锁闭区段。标准要求模拟试验能模拟以下情形：

- 进路内各区段的顺序占用和出清；
- 区段红光带故障；
- 计轴复零操作及复位过程。
通过上述模拟，验证联锁系统的进路选排、锁闭和解锁逻辑是否正确。

1. 继电器接口电路

很多地铁微机联锁系统仍通过安全型继电器与室外设备接口。模拟试验中设置继电器组合柜或采用电子继电器模拟单元，再现继电器的励磁、失磁和反位等状态。试验重点包括：

- 进路继电器的吸起与落下时序；
- 信号继电器在开放与关闭信号时的动作；
- 道岔表示继电器的状态采集。
这些继电器的状态回馈到联锁系统，形成闭环检测。

三、模拟试验的内容与步骤

1. 静态检查

在进行动态模拟试验前，应先对电气信号设备的配线、接口极性、绝缘电阻、电源电压等进行静态检查。尤其是模拟盘与联锁系统之间的接口电缆，必须核对接线正确，避免因模拟设备误接造成联锁主机损坏或测试误判。

1. 单体设备模拟试验

随着模拟试验的推进，应逐一对电气信号设备进行单体模拟。例如：单独操作某架信号机，检查联锁系统能否采集到灯丝状态并进行断丝报警；单独操纵一组道岔，检查定反表采集、道岔锁闭及转换时间是否满足要求。在这一阶段，试验人员需要明确每台设备的性能和测试标准。

1. 进路联锁模拟试验

当单体设备测试通过后，可开始进行进路联锁试验。通过模拟列车运行，依次办理列车进路、调车进路和引导进路，并观察电气信号设备的动作顺序。该阶段要重点试验：进路建立的条件、敌对进路防护、道岔位置检查、信号开放时机、进路正常解锁与故障解锁，以及各种联锁条件的验证。

1. 故障模拟与安全性测试

模拟试验还需模拟多种故障，如信号机断丝、道岔失去表示、轨道电路故障等，检验联锁系统是否会导向安全侧，并能发出正确的报警和记录。特别是在故障发生时，联锁系统不得错误开放信号或错误解锁进路。只有通过故障模拟，才能说明电气信号设备的模拟体系足够完整。

四、试验中应注意的问题

• 模拟设备的一致性：试验用模拟设备与现场设备在电气特性上应尽量一致，防止模拟试验通过而现场无法正常使用。模拟试验完成后，还必须通过现场联调进行验证。
• 接口的双向性：不要只检测联锁系统的输出，还要模拟电气信号设备反馈输入，形成完整闭环。
• 界面的真实性：可采用电子模拟盘或计算机界面作为操作显示对象，检查操作与显示的一致性。界面信息应该准确反映实际信号设备的状态和位置。
• 操作记录的完整性：系统应能够记录所有的操作与表示信息条目，为后续的分析和评审提供证据。由于地铁信号系统通常承担客流运输任务，室内模拟试验的记录和安全审核非常重要。

五、

地铁信号微机联锁系统的模拟试验是工程实施中的关键环节，电气信号设备的模拟质量直接决定了试验效率与可靠性，拥有完善的模拟系统是开展联锁试验项目的重要前提。为了保障安全第一的原则，电气信号设备及其接口在模拟过程中的各类状态与故障应尽可能接近真实线路。在模拟试验全部通过并取得相关测试报告后，才可以进行现场的调试，最终保障地铁运营今后的安全高效。通过标准化、系统化的模拟试验，能够锻炼出卓有成效的建设队伍和学习性的组织机构。
