铁路信号设备抗电气化干扰的关键技术研究

随着铁路电气化进程的加快，牵引供电系统对铁路信号设备产生的电磁干扰日益严重，直接影响行车安全和运输效率。如何提升电气信号设备的抗干扰能力，已成为铁路信号领域的重要课题。

一、电气化干扰的来源与影响
电气化铁路中，牵引变电所、接触网及电力机车构成强大的电磁骚扰源。主要干扰形式包括：

1. 传导性干扰：通过钢轨、电缆地线等路径侵入信号设备；
2. 感应性干扰：接触网电流产生的交变磁场在信号电缆中感应电动势；
3. 辐射性干扰：弓网离线电弧产生的高频电磁波直接耦合至信号设备。
这些干扰可导致信号误码、错误显示、设备误动作，严重时引发列车紧急制动或信号显示升级，威胁行车安全。

二、铁路信号设备抗干扰技术措施
针对上述干扰，铁路信号设备需从设计、防护到安装采取综合措施：

1. 屏蔽与接地：信号电缆采用双屏蔽层（铝箔+编织网），屏蔽层在两端可靠接地，降低感应电压。设备机壳采用金属屏蔽，抑制辐射耦合。
2. 滤波与隔离：在电源入口和信号输入输出端加装低通滤波器、隔离变压器或光耦隔离器，切断传导干扰路径。
3. 抗干扰电路设计：采用差分传输、提高信号电平、增加看门狗与纠错编码，提升设备自身的抗扰度。
4. 布线与间距：信号电缆与接触网保持足够距离（如不小于2m），避免与牵引电缆平行走线，交叉时垂直通过。
5. 牵引回流与钢轨电位管理：设置扼流变压器、均流线，降低钢轨电位差，减少对轨道电路的不平衡干扰。

三、电气信号设备的特殊抗扰要求
电气信号设备通常为安全相关设备，需满足高可靠性标准。其抗电气化干扰应遵循以下原则：

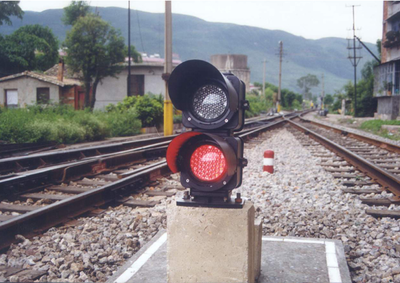

1. 故障-安全原则：即使受到干扰失效，也应导向安全侧（如红灯）。
2. 电磁兼容性标准：按TB/T 3073、EN 50121等标准进行抗扰度试验，包括浪涌、脉冲群、射频场感应等。
3. 环境适应性：在潮湿、振动、宽温等恶劣环境下仍保持抗扰性能。

四、典型案例与应用效果
以某电气化铁路区段的轨道电路为例，原受牵引电流不平衡影响频繁出现红光带。通过改用97型25Hz相敏轨道电路并加装抗干扰扼流变压器、优化接地系统，误报率下降约90%，验证了综合抗干扰方案的有效性。

五、未来展望
随着高速铁路和智能铁路的发展，信号设备将面临更复杂的电磁环境。未来需进一步研究：基于仿真的干扰预测、自适应滤波技术、光纤传输替代传统电缆、以及全生命周期电磁兼容管理。通过多学科协同，持续提升电气信号设备的抗电气化干扰能力，为铁路安全运营提供坚实保障。
